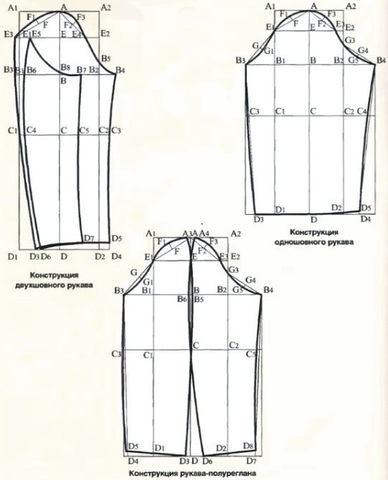

Построение
двухшовного рукава
а) Построение верхней части рукава.
Строим вертикаль через точку А.
АВ = А8В2 (величина с чертежа полочки куртки) - 3 см.
(Пример: 19 см-3 см = 16 см.)
АС = длина руки до локтя (Дрл ).
(Пример: 31
см.)
AD = длина рукава (Др ) + прибавка.
(Пример: 58
см + 2
см = 60
см.)
АА 1 = АА2 = (обхват плеча (Оп) + прибавка) / 4.
(Пример: (26
см + 14
см)/4= 10
см.
А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2.
АЕ = АВ / 3 + 1
см.
(Пример: 16
см / 3 + 1
см = 6,3
см.)
Е1ЕЗ = В1ВЗ= 1
см.
D1D3 = 4cm.
Проводим линию локтевого шва по точкам ЕЗ ВЗ С 1 D3.
D2D4 = 2,5
см.
D4D5 = 1.5
см.
Проводим линию низа по точкам D3D5.
В2В4= 4 см.
С2СЗ = 2,5
см.
Проводим линию нижнего шва по точкам В 4 СЗ D5.
В2В5 = 1/3 В2Е2.
ЕЕ 4 = 1/2ЕЕ2 + 1,5 см.
(Пример: 14 - 10 см + 1,5 см = 6,5 см.)
Проводим отрезки ЕЗА и АЕ 4 . AF = 1/2 АЕЗ. AF2 = 1/2 АЕ 4
. FF1 =1,2 см.
F2F3 = 1,4cm.
Проводим линию оката верхней части рукава по точкам ЕЗ F1
A F3 Е 4 В5 В4.
б) Построение нижней части рукава.
Нижняя часть рукава строится на основе конструкции верхней
части рукава.
ЕЗЕ5 = 4
см.
ВЗВ 6 = 2,5
см.
С1С4= 1,5
см.
D3D6 = 1
см.
В4В7 = 9
см.
СЗС5 = 8
см.
D5D7 = 7
см.
ВВ8 = 0,5
см.
Проводим контур нижней части рукава по точкам Е5 В8 В 7 С5
D7 D6 С4 В6.
Построение
рукава-полуреглана
а) Построение передней части рукава.
Строим вертикаль через точку А.
АВ = А8В2 (величина с чертежа полочки куртки) - 3 см.
(Пример: 19
см - 3
см = 16
см).
АС = длина руки до локтя (Дрл ).
(Пример: 31
см.)
AD = длина рукава (Др ) + прибавка.
(Пример: 58
см + 2
см = 60
см.)
АА 1 = АА2 = (обхват плеча (Оп) + прибавка) / 4.
(Пример: (26
см + 14
см) /4 = 10
см.)
А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2.
АЕ = АВ / 3 + 1
см.
(Пример: 16
см / 3 + 1
см = 6,3
см.)
В1ВЗ = ВВ 1 -2
см.
(Пример: 10
см - 2
см = 8
см.)
B3G= B3E1.
GG1 = 0,8 см.
E1F = 1/2E1A. FF1 =1,6 см.
ААЗ = 1 см.
Проведем линию оката задней части рукава по точкам ВЗ G1 Е
1 F1 A3.
ВВ5 = 0,5
см.
DD3= 1,2
см.
Проведем линию верхнего шва задней части рукава по точкам
A3 В5С D3.
D3D4 = 1/2 ширины рукава внизу + 1 см.
(Пример: 30
см / 2 + 1
см = 16
см.)
Проведем отрезок B3D4.
D4D5 = 1
см.
Проведем линию низа по точкам D3D5.
Отложим на локтевой линии точку СЗ на расстоянии 0,4 см от точки пересечения
с отрезком B3D4.
Проведем линию нижнего шва задней половинки по точкам ВЗ
СЗ D5.
б) Построение задней части рукава.
В2В4 = ВВ 2 - 1
см.
(Пример: 10
см - 1
см = 9
см.)
E3F2 = ЛА ЕЗА.
F2F3 = 1,3 см.
G4B4 = 1/2 B4G3.
G4G5 = 0,5 см.
АА 4 = 1
см.
Проведем линию оката передней части рукава по точкам В 4
G5 G3 ЕЗ F3 А4.
ВВ 6 = 0,5
см.
DD6 = 3,5
см.
Проведем линию верхнего шва передней части рукава по
точкам А4 В6С D6.
D6D7 = 1/2 ширины рукава внизу- 1 см.
(Пример: 30
см / 2 - 1
см = 14
см.)
Проведем отрезок B4D7.
D7D8 = 1,2
см.
Проведем линию низа по точкам D6D8.
Отложим на локтевой линии точку СЗ на расстоянии 0,6 см от точки пересечения
с отрезком B4D7.
Проведем линию нижнего шва передней части рукава по точкам
В 4 С5 D8.
Построение
одношовного рукава
Строим вертикаль через точку А.
АВ = А8В2 (величина с чертежа полочки куртки) - 3 см.
(Пример: 19
см - 3
см = 16
см.)
АС = длина руки до локтя (Дрл ).
(Пример: 31
см.)
AD = длина рукава (Др ) + прибавка.
(Пример: 58
см + 2
см = 60
см.)
АА 1 = АА2 = (обхват плеча (Оп) + прибавка) / 4.
(Пример: (26
см + 14
см) /4 = 10
см.)
А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2.
АЕ = АВ / 3 + 1
см.
(Пример: 16
см / 3 + 1
см = 6,3
см.)
В1ВЗ = ВВ 1 -1,5 см.
(Пример: 10
см - 1,5
см = 8,5
см.)
B3G = 1/2 B3E1.
GG1 = 1 см.
E1F = 1/2E1A.
FF1 = 1,3 см.
E3F2 = 1/2 ЕЗА.
F2F3= 1,3 см.
G4B4 = 1/2 B4G3.
G4G5 = 0,6
см.
Проведем линию оката рукава по точкам ВЗ G1 Е 1 F1 A F3 ЕЗ
G3 G5 В4.
DD3 = 1/2 ширины рукава внизу + 1 см. (Пример: 30 см / 2 + 1 см = 16 см.)
DD4 = 1/2 ширины рукава внизу - 1 см. (Пример: 30 см / 2 - 1 см = 14 см.)
Проведем отрезки B3D3 и B4D4. D4D5 = 1 см.
Отложим на локтевой линии точку СЗ на расстоянии 0,4 см от точки пересечения
с отрезком B3D3 и точку С 4 на расстоянии 0,6 см от точки пересечения
с отрезком B4D4. Проведем линии нижнего шва по точкам ВЗ СЗ D3 и В 4 С4 D5.
Проведем линию низа по точкам D3 D D5
